CTM60

彩神v8方位精度: 0.2° @横滚或俯仰<65°

彩神v8 俯仰精度: 0.2° @横滚±30°，俯仰±30°

接口: TTL/232

封装尺寸：提供多封装尺寸

彩神v8 防护等级：IP55

工作温度: -40~85 °C

产品介绍

CTM60 系列真北磁方位仪（以下简称：磁方位仪）具有体积小、功耗低、方位精度高等特点，适合应用于很多场景。

磁方位仪提供硬磁和软磁补偿算法，用以修正磁场畸变效应。还可以自动提供相对于真北（地理北）的磁偏角补偿。

提供 RS-232、TTL 接口。

彩神v8采用无磁铝制外壳，结构防水，安装方便。

彩神v8工作温度范围-40℃～85℃，存储温度范围-55℃～125℃。

应用范围

浮标或水下装置定位

各种固定翼飞机以及直升机

红外夜视仪、望远镜

性能参数

特性	条件	最小	典型	最大	单位
方位
测量范围		0°～360°
精度（dq_rms）	横滚或俯仰＜65°	-	0.2		°
精度（dq_rms）	横滚或俯仰＜85°	-	0.4		°
分辨率（rms）			0.1		°
重复性（rms）	彩神v8循环3次，0° 至 360°, 水平		0.05		°
最大倾斜角			±85		°
横滚俯仰
横滚范围	默认航向		±180°		°
俯仰量程	默认航向		±90°		°
精度（dq_rms）	横滚±30°，俯仰±30°		0.2		°
分辨率			0.01		°
重复性（dq_rms）			0.05		°
全球性应用
应用范围		南半球、北半球			-
数字接口
波特率	用户可选择波特率	300	38400	115200	Baud
接口格式		RS232/TTL
通信参数		n,8,1
TTL输出/输出电压		0～3.3			V
上电延迟			300		msec
休眠延迟			80		msec
最大采样率			30		samples/sec
绝对最大值
供电		-0.3		45	V
温度	工作温度	-40		+85	°C
温度	存储温度	-55		+125	°C

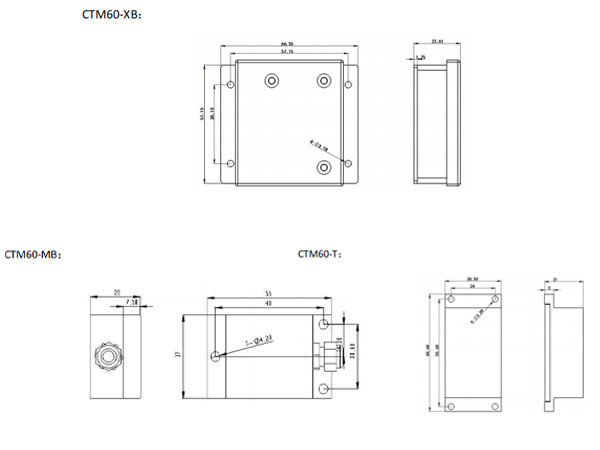

尺寸图

尺寸

尺寸

60.60*30.50*21.00mm

资料下载

CTM60操作手册

LTM60系列真北磁方位仪操作手册V2.0
